HDPE/PP Pipes & Fittings

缠绕管材

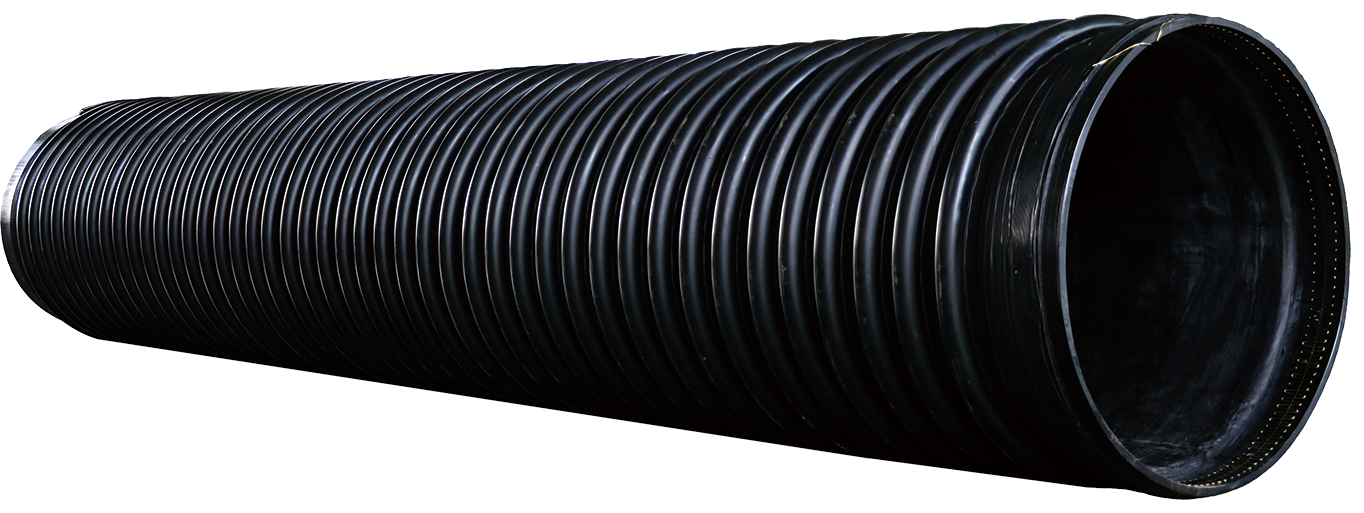

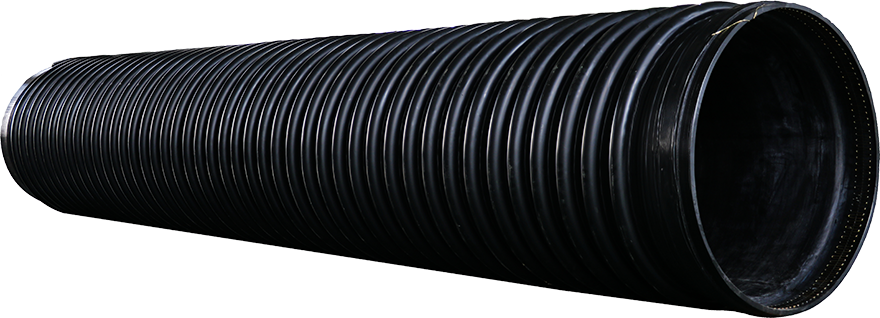

HDPE/PP缠绕结构壁管B型 属于全塑型柔性管材

主要原材料:高密度聚乙烯(PE63、PE80、PE100)和聚丙烯(PP);

加工工艺:热态挤出、螺旋缠绕、含承插口一次缠绕成型;

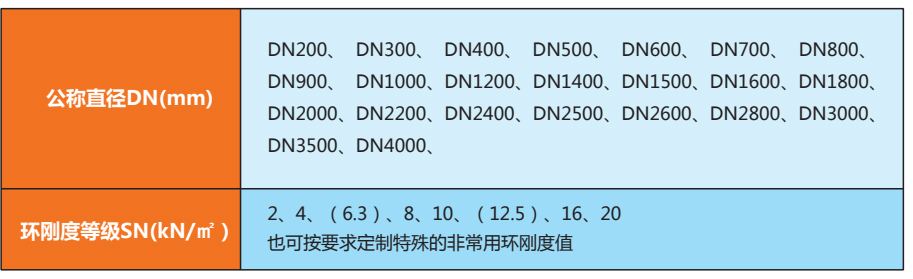

产品规格:

标准有效长度:6000mm
连接方式: 承插口式电热熔连接; 橡胶圈连接。

  • 零渗漏、密封好:采取承插式双环密封,接口强度高,零渗漏,可在线接口气密封性检测,效率高;
  • 施工成本低:管道重量轻,连接方便,对管道基础要求不高,在城市排水工程建设时,能大量节省所需的工作时间和工程费用。施工速度快,冬季也可施工;

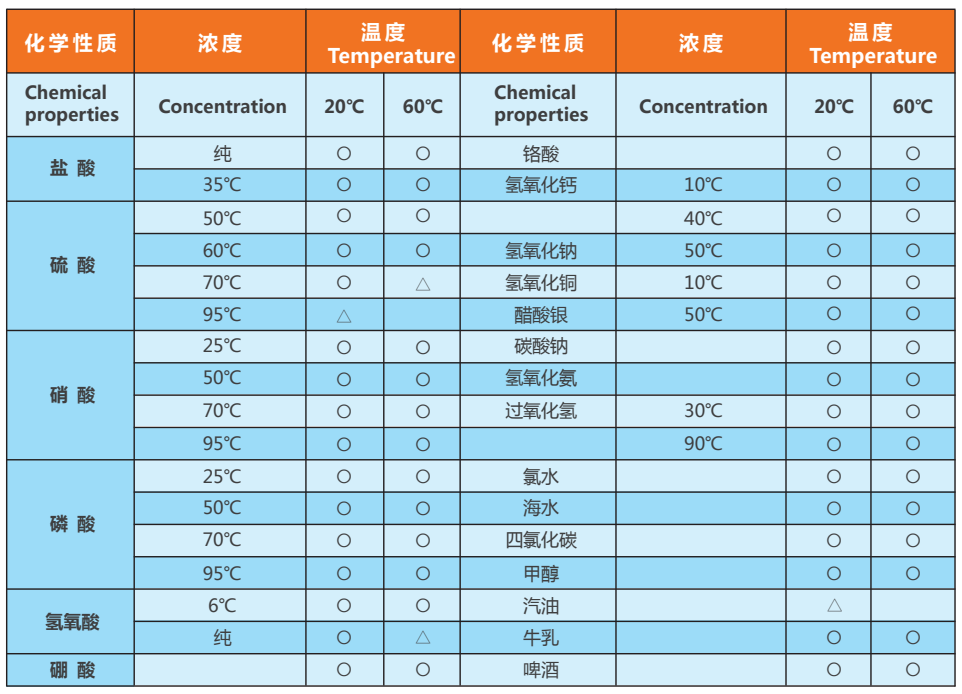

  • 超耐腐蚀:管道材料抗腐蚀,因此不会被污水及废水中的酸碱及油脂等腐蚀;
  • 抗外击力强:因聚乙烯材料柔韧性好,受到外力冲击时,恢复力优越。在地基沉降情况下也不会破裂,抗震设防烈度达9度,柔性好抗冲击,适应复杂地质条件使用;
  • 超耐老化:由于管道的基材特性,可有效使用50年以上,维护费用低;
  • 耐寒耐热:在零下60℃的环境里管材不会冻破或膨胀漏水;45℃以内管道能保持良好的性能;
  • 重量轻:管材重量对地基承载能力要求低(不小于60Kpa);是水泥管重量的十分之一;

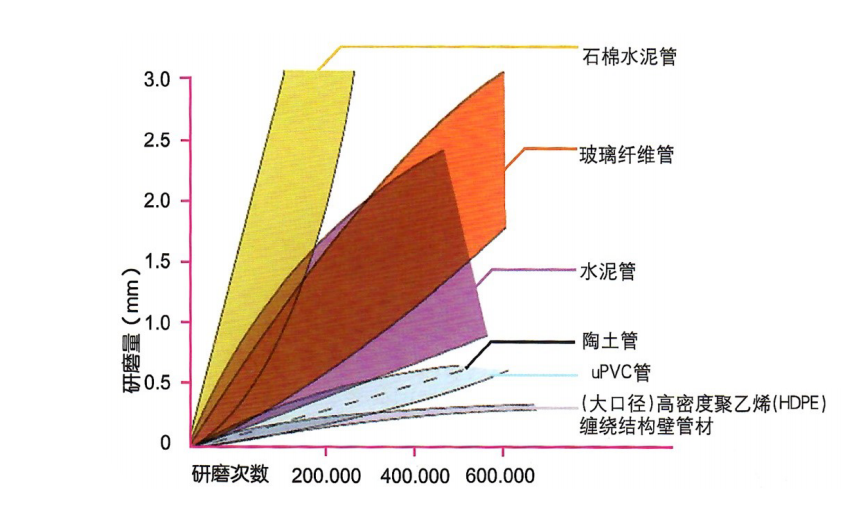

  • 耐磨损:管道摩擦阻率系数低,介质输送能力强;
  • 连接方便:采用承插式电熔连接,弹性密封圈连接及节流式承插连接,简便,快速;
  • 排水流畅:内部光滑,低粗糙率(0.009)过流量大,摩擦阻力小,排水速度快;比照其它管材能降低一格口径使用;
  • 不污染环境:聚乙烯本身是无毒性可再生利用材料,本身不会污染环境,电熔连接实现零渗漏,能防止二次污染;
  • 管材抗外压能力好:环刚度可达SN20以上等级;
  • 规格齐全:生产DN200-DN4000系列的全套产品,并实现全塑化管道系统;
  • 管件齐全:可制作法兰、三通、弯头、变径、窨井、检查井等。

缠绕结构壁管材的性能优势

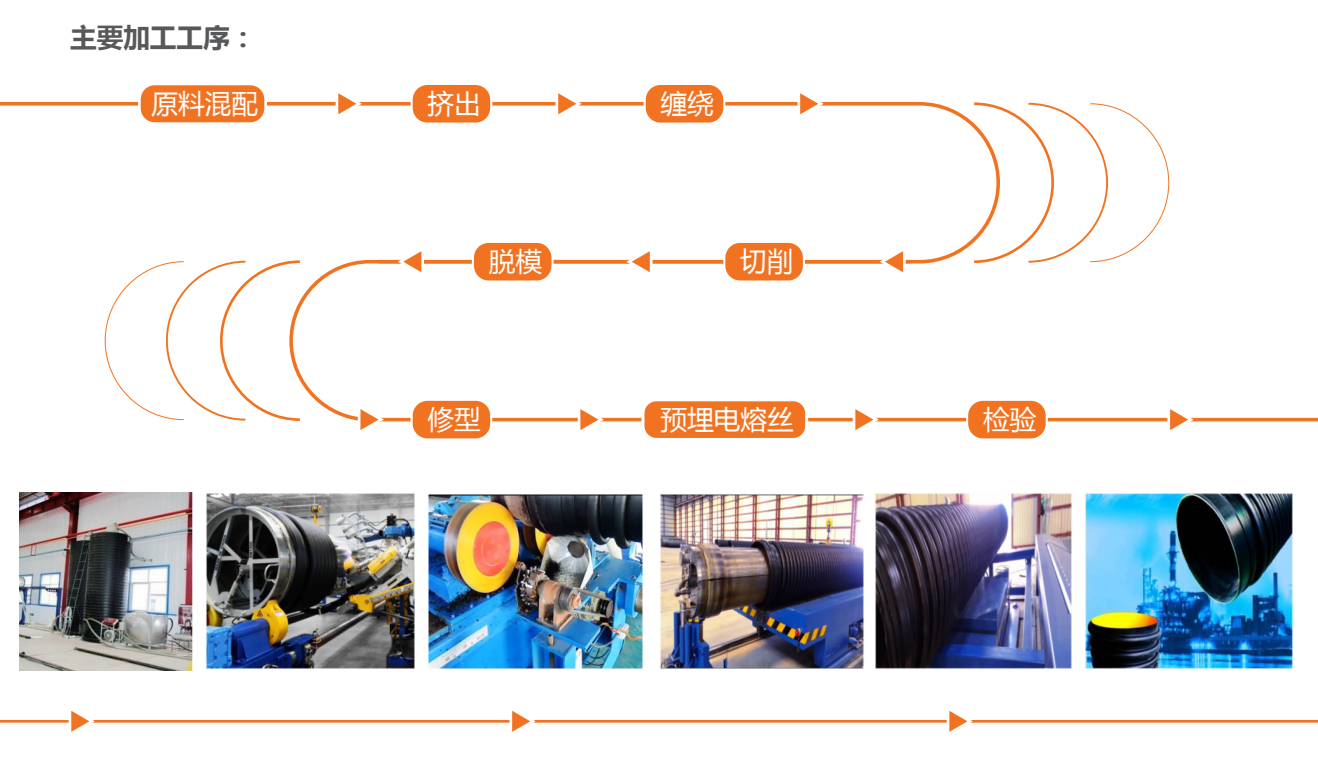

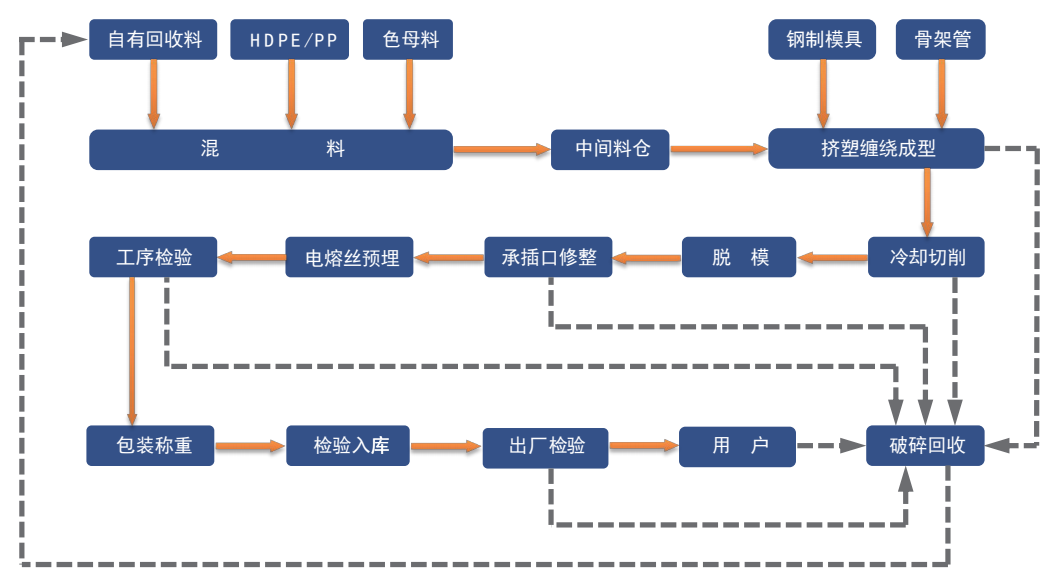

管材生产工艺及生产流程

双产品以高密度聚乙烯/聚丙烯树脂为主要原料,聚丙烯单壁波纹管为辅助支撑作为结构工艺材料。生产加工采用热态挤出螺旋缠绕加工成型工艺,将挤塑机口模挤出的一字平料带和“〇”型包裹支承肋筋料带按预定的位置均匀地缠绕在加热的钢制辊筒模具上,制成具有较高抗外压能力的结构壁管体,再通过自然风冷却、切削、脱模、修整、预埋电熔丝、检验等后续工序完成管材产品制造加工。

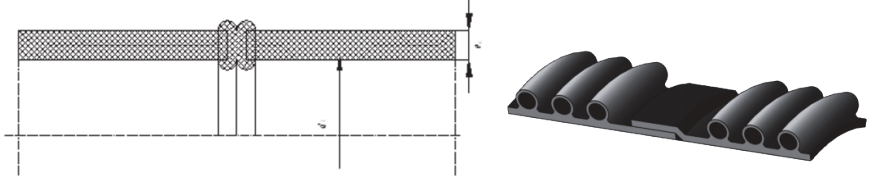

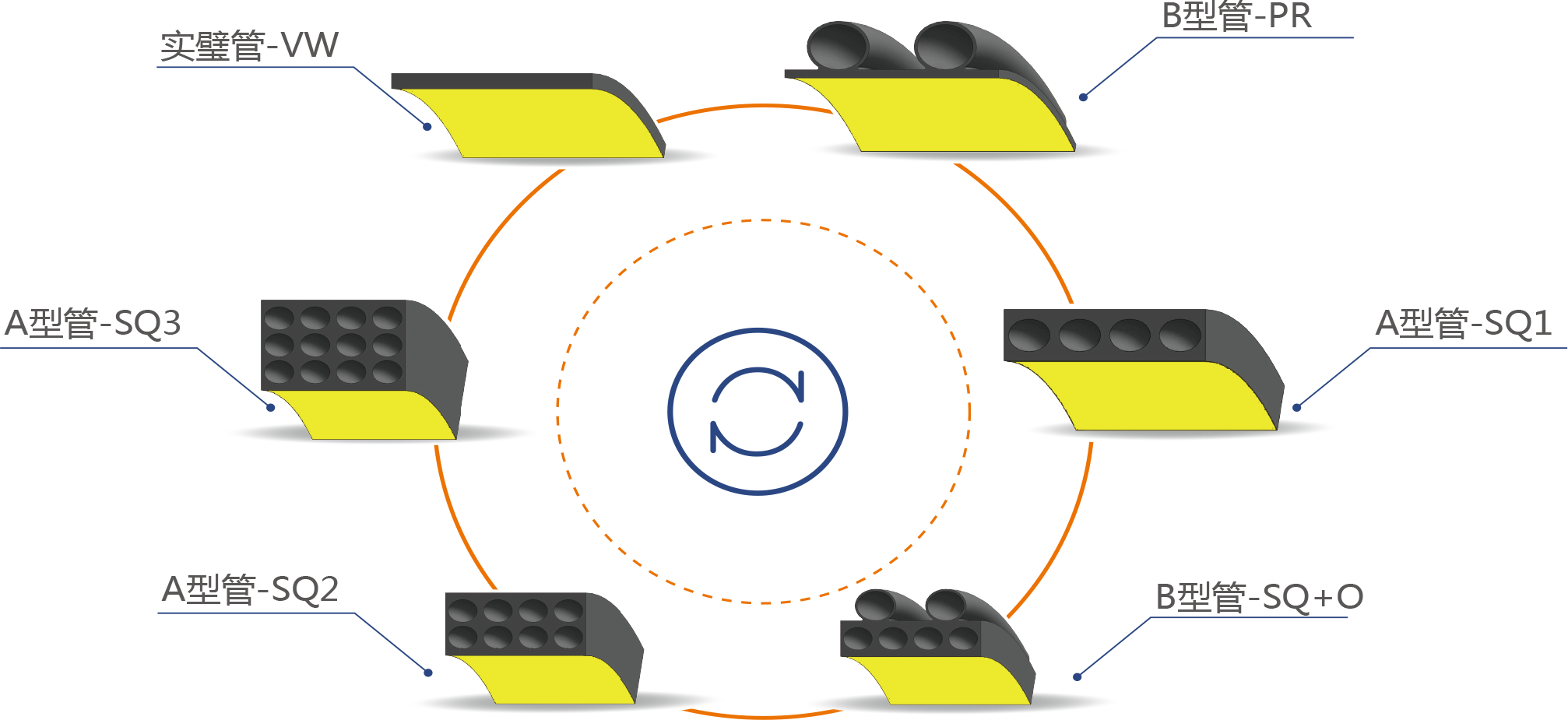

管材结构形式

管材连接方式

优选适用范围:
200≤管径≤DN2000,
无压埋地排水

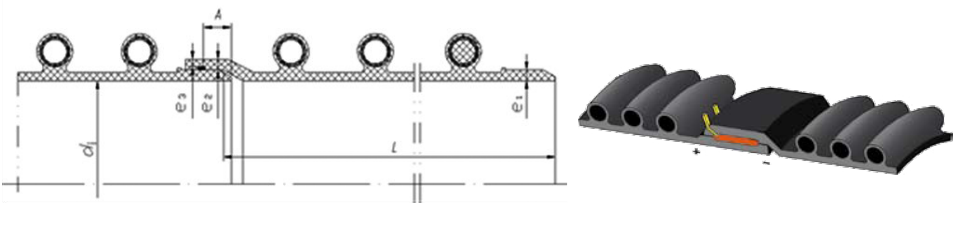

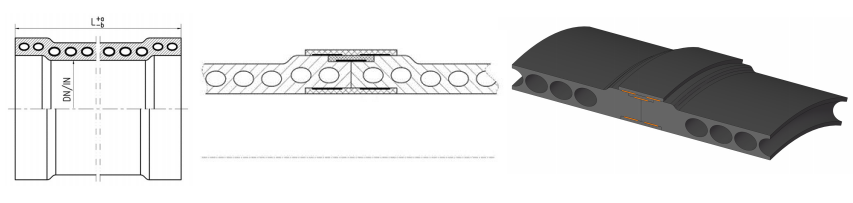

连接方式一:承插电熔连接
优选适用范围:
200≤管径≤DN1500,
无压埋地排水
连接方式二:承插橡胶圈连接
适用范围:
低压输水,核电工程,排海工程
(需要配备各种规格的焊机设备)​
连接方式三:热熔对接焊接
优选适用范围:
低压输水,核电工程,排海工程

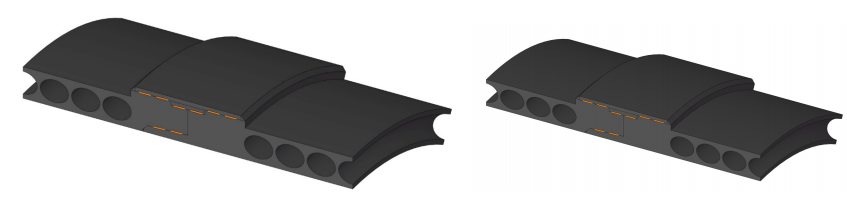

连接方式四:承插双电熔+外包覆电熔焊接连接 —— 接口密封检测(亚明专利技术)
接口环刚度大于管体环刚度——满足DIN16961要求,优于国标GB/T19472.2要求。
连接方式五:双承口电熔连接——接口密封检测(亚明专利技术)
接口环刚度大于管体环刚度——满足DIN16961要求,优于国标GB/T19472.2要求。
优选适用范围:
管径DN≥1500,低压输水,
核电工程,排海工程
优选适用范围:
管径DN≥2000,低压输水,
核电工程,排海工程
连接方式六:塔型双面电熔连接 —— 接口密封检测(亚明专利技术)
接口环刚度大于管体环刚度——满足DIN16961要求,优于国标GB/T19472.2要求。
适用范围:
排海工程,水下管道连接

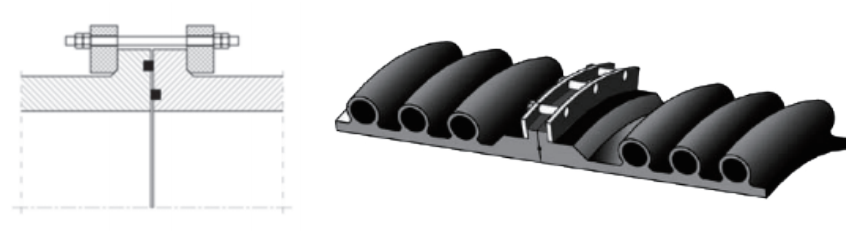

连接方式七:双橡胶圈密封法兰连接

管材特性

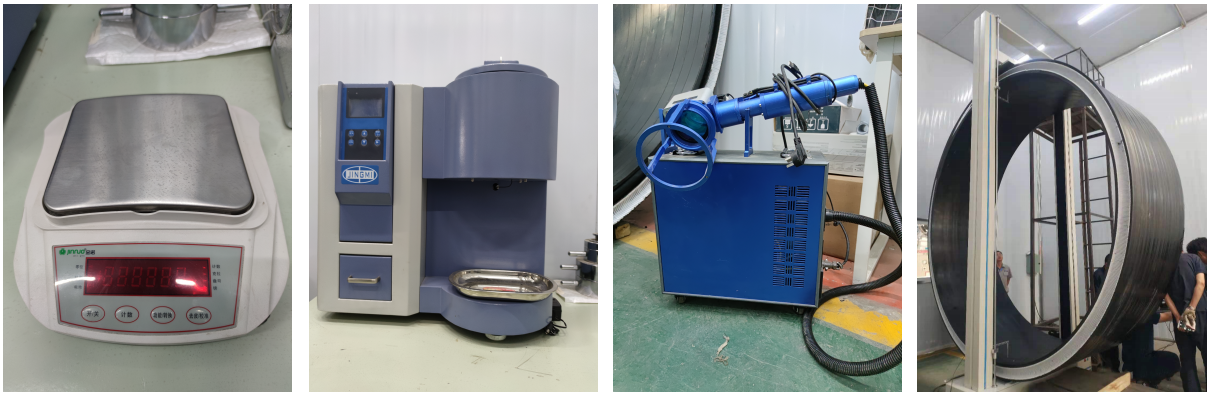

管材综合实验室

(1)亚明拥有先进的检测检验设备、仪器,并建立完善的检测检验流程。

从产品原材料,产品重要性能指标,严格按照国际或国家标准进行检测检验。

保证出厂产品合格率100%。

(2)支撑联合实验项目,可提供实验生产设备的设计、改型;可做原材料新配方试验;可提供管道连接新方案实验

(3)支撑校企联合实验室

(4)支撑工艺改进实验

(5)支撑应用创新实验






公司质检部门严格按照原材料进厂检验流程,对原材料的密度、熔流指数等进行检测,确保原材料的品质。

原材料检测

原材料进厂

外观检测

标识入库

材料性能检测

产品检测

配 料

首件确认

过程自检

批量生产

公司质检部门对出厂的管材产品外观、规格尺寸、环刚度、环柔性等重要指标进行检测,确保出厂后每一根管材都是符合出厂检验要求。

入库检验

专 检

统计分析与改善

出库检验

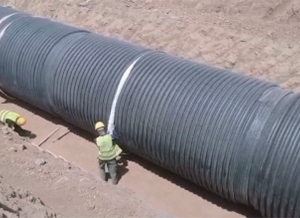

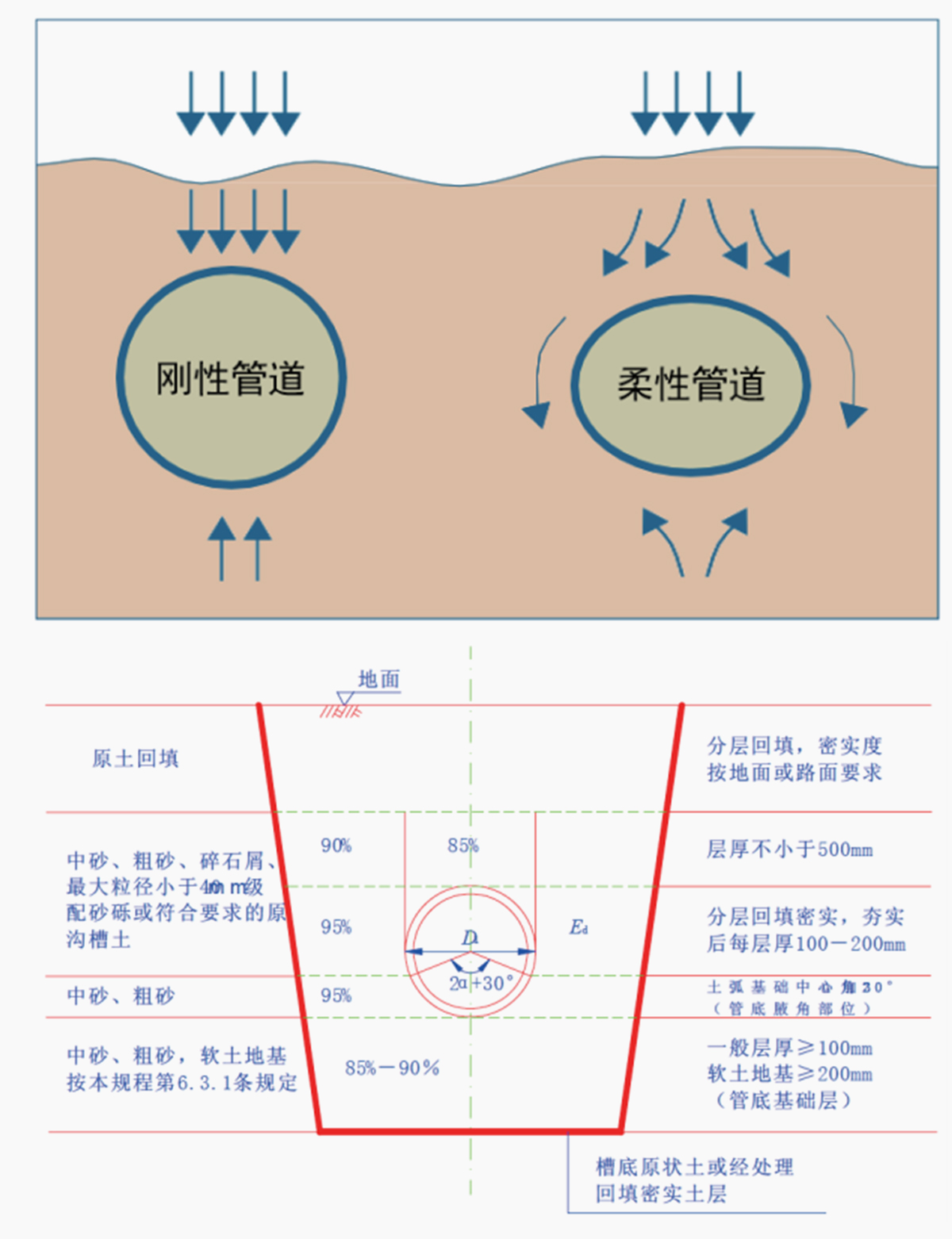

管道施工原理

      高密度聚乙烯(HDPE)缠绕结构壁管属于柔性管,与刚性管道在设计上有明显差异。刚性管道通常被视为一个独立的受力结构,强度上需承受全部的内、外压力;而柔性管道是管道与填土共同形成受力结构系统,即在承受载荷作用时,管道通过适度变形,挤压周边回填土,获得反作用力。由于作用面积更大,通过管土共同作用的HDPE缠绕结构壁管承受载荷的能力更强。


      HDPE缠绕结构壁管在工程应用中,管底垫层及回填土的密实度决定了“管与土“系统的负载能力及管的径向变形率,因此,要求回填土达到规定的密实度(一般为85-95%),以保证工程安全运行。

全程服务

公司始终坚持准确理解客户应用,认真分析客户需求,设计出客户满意产品方案,以超越客户期望的服务为目标。可配合客户进行静力计算、选型配置、实验测试等。可为客户提供全系列HDPE缠绕结构壁管材产品及管道工程服务

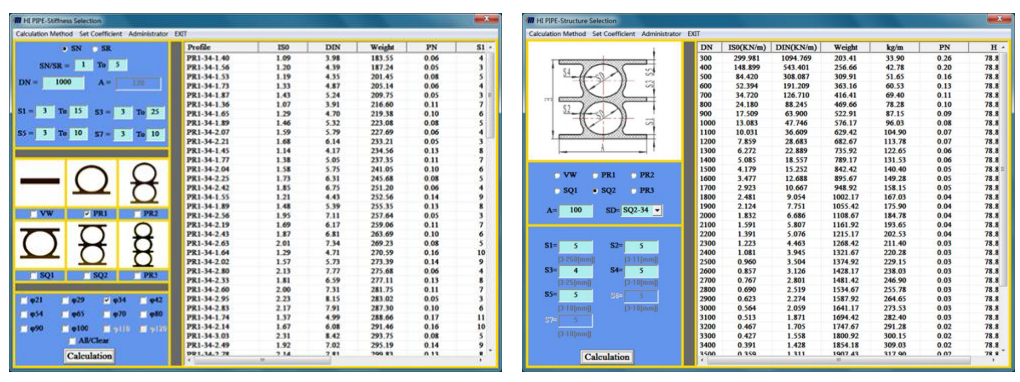

亚明自主开发管型和刚度计算软件

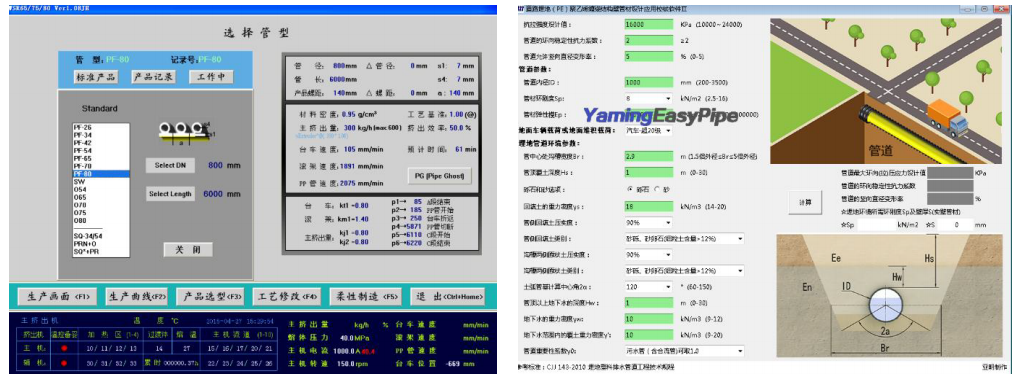

亚明自主开发工程静力计算软件

售前:需求分析、设计咨询、产品选型、管材实验;
售中:定制管段管件、准时交货、高效物流;
售后:技术指导、安装培训、专业团队配合。

应用案例

  • 亚明DN2500污水管道
    山西省重点生物园
  • 中国电建集团承建孟加拉EPC电站项目
    亚明DN3000海洋取排水管线
  • 中国交通建设集团承建印尼电站项目
    亚明DN2200海洋取排水管线
  • 亚明DN2000雨水管道
    北京大兴机场

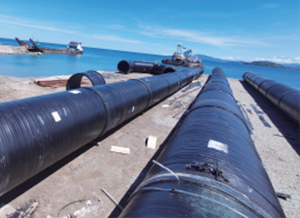

  • 排海工程应用
  • 排海工程应用
  • 排海工程应用
  • 排海工程应用
