智能市政排水监测管理系统解决方案


       经过多年的建设和发展,我国城镇污水处理设施建设基本实现全覆盖,城镇污水处理率已提高到90%以上。但城镇污水处理仍存在一些突出问题:如老旧城区和城乡结合部的污水管网空白区、城市水体沿线的生活污水直排、河湖水倒灌、雨污错接混接、管道缺陷形成的外水入、分流制雨水管道降雨冲刷污染、合流制管道降雨溢流污染等等,由于存在这些薄弱环节,导致污水处理效能较低。在此背景下,三部委联合发布《城镇污水处理提质增效三年行动方案(2019—2021 年)》推进城市排水基础设施向高品质发展


       我们结合《城镇污水处理三年提质增效行动方案》与市政排水管网实时管理监测的数据需求,推出协助排水提质增效管理的支撑产品:智能市政排水监测管理系统解决方案。根据雨、污水流动过程当中的上下游节点、泵站上下有节点、易涝点、排放口、溢流口等关键位置,安装液位、流量、水质、视频等监测设备,实现从“源头、管网、提升泵站、污水厂”分层级、系统化的监测管控体系,实现排水设施的长期持续监测与短时预警,动态监测排水设施的运行状况及风险,在管网数据异常时快速进行事故溯源、跟踪、预警、分析,在提高管理部门对排水管网事故的预警和处理能力方面有着重要的意义。


       通过合理规划,建设和整合足够数量(密度),能满足水安全、水资源、水环境(生态)、排水综合管理及湖河长制管理的信息监测站点,构建普遍连接、自动获取、高效传输、精确高效的立体智能感知网,实现信息智能化识别、定位、跟踪、监控、模拟、预测和管理。


管网运行实时监控


污水厂运行实时监控

重点污染源排放实时监测

泵站运行实时监控

重点建设内容

河道水质、水位实时监测
养护巡查GPS定位监控

重点区域视频监控

窨井液位实时监测

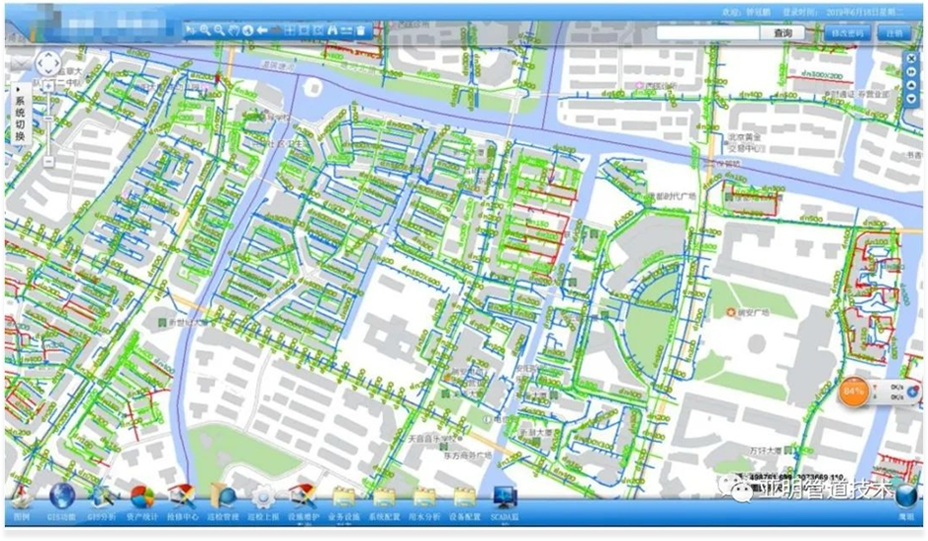

市政排水管道张图

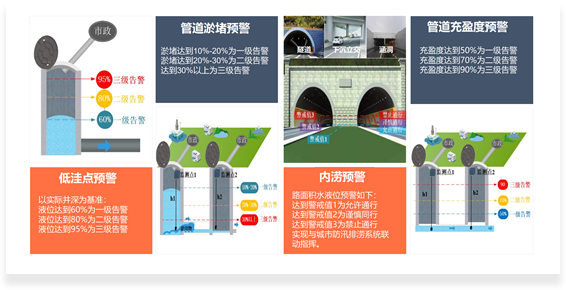

      建立报警的分类、分级管理,建立水质、水位、流量、淤泥高度、水泵、视频、雨量、气象等的报警阀值,实时监测中,达到报警阀值时,触发报警,对各类报警进行集中报警和处理,并按报警的级别通知相关的人员处理。

       通过在检查井中安装在线监测设备,可以监测流量和水位,汇总数据预判管道是否满足现状使用要求:可以监测水质,知道水质相关指标情况。


根据实时监测的管网数据构建更多的智慧化应用

      1、设施养护管理系统

       排水设施养护管理主要功能包括:养护单元认定管理;年养护计划管理、月养护计划管理,养护任务单管理,养护记录管理,质量自评管理,查询统计分析等功能。

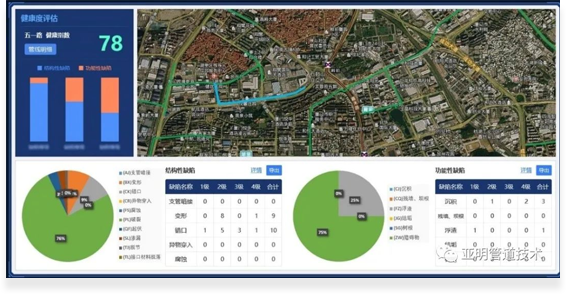

       2、管道健康管理系统

       管段视频是通过CCTV和QT等拍摄手段将管段的拍摄视频通过管段名称区分出管段视频属于哪个管段,通过管段视频分类整理出管段缺陷,并制成表格文件上交,,管段缺陷整理起来也相当繁琐,方便对管段视频缺陷的记录、检测项目信息归类、缺陷修复数值统计、管段缺陷文档快速导出,管段缺陷视频段的截取和快速查看

       3、应急指挥调度系统

       应急指挥调度子系统,主要用于处理“汛 (涝) 前应急预案制定”、“执行预案、应急调 度”、“一雨一报”、“预案优化”这几部分。系统针对排水防涝的业务特点可以分事前、事中、事后来进行系统的设计和开发,三段式的应急逻辑功能,提供应急资源管理、应急预案管理、应急调度决策支持、移动险情上报、一雨一报、成果分析管理六大功能模块。可实现防汛工作人员及车辆、物资的综合管理、区域分布及在线快速调配,提供应急预案,决策支持。

       4、仿真模型构建及应用

       1)降雨-径流-管网排水模型

       2)水动力水质模型

......

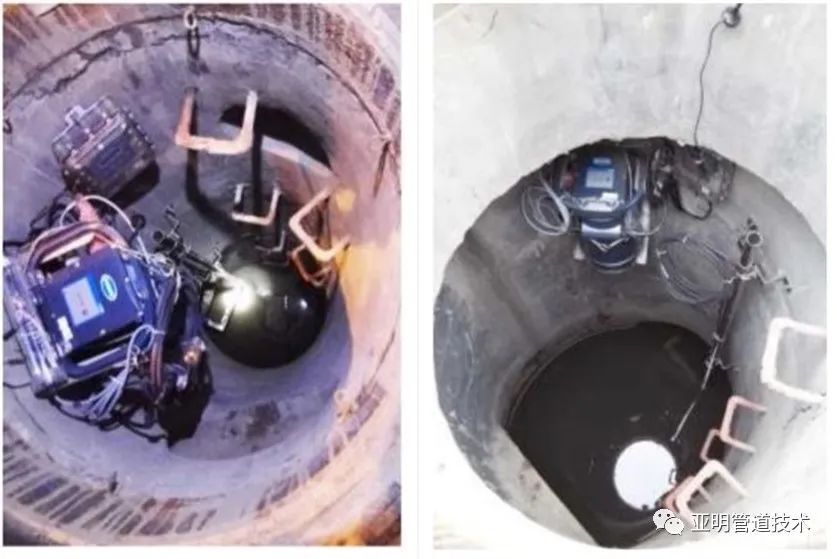

窨井内安装传感器示意图
